| Menge: | |
|---|---|
| MODELLE | 2 | 3 | 6 | 10 | 16 | 27 |
| Antriebsdrehmoment NM@21MPA | 180 | 320 | 600 | 1000 | 1600 | 2700 |
| Haltemoment NM@21MPA | 630 | 1200 | 1900 | 3800 | 5700 | 9400 |
| Moment Tragfähigkeit Cantilever Mount NM | 560 | 1000 | 2200 | 5600 | 9000 | 11200 |
| Radialkapazität KG | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Axiale Tragfähigkeit KG | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Hubraum 180°C | 63.9 | 121 | 192 | 365 | 552 | 914 |
| Hubraum 360°C | - | 243 | 384 | 733 | 1105 | 1829 |
| Ungefähres Gewicht 180 ° KG | 6.4 | 10 | 14.2 | 26 | 43.3 | 57 |
| Ungefähres Gewicht 360 ° KG | - | 12.8 | 19.2 | 35 | 54.5 | 83 |

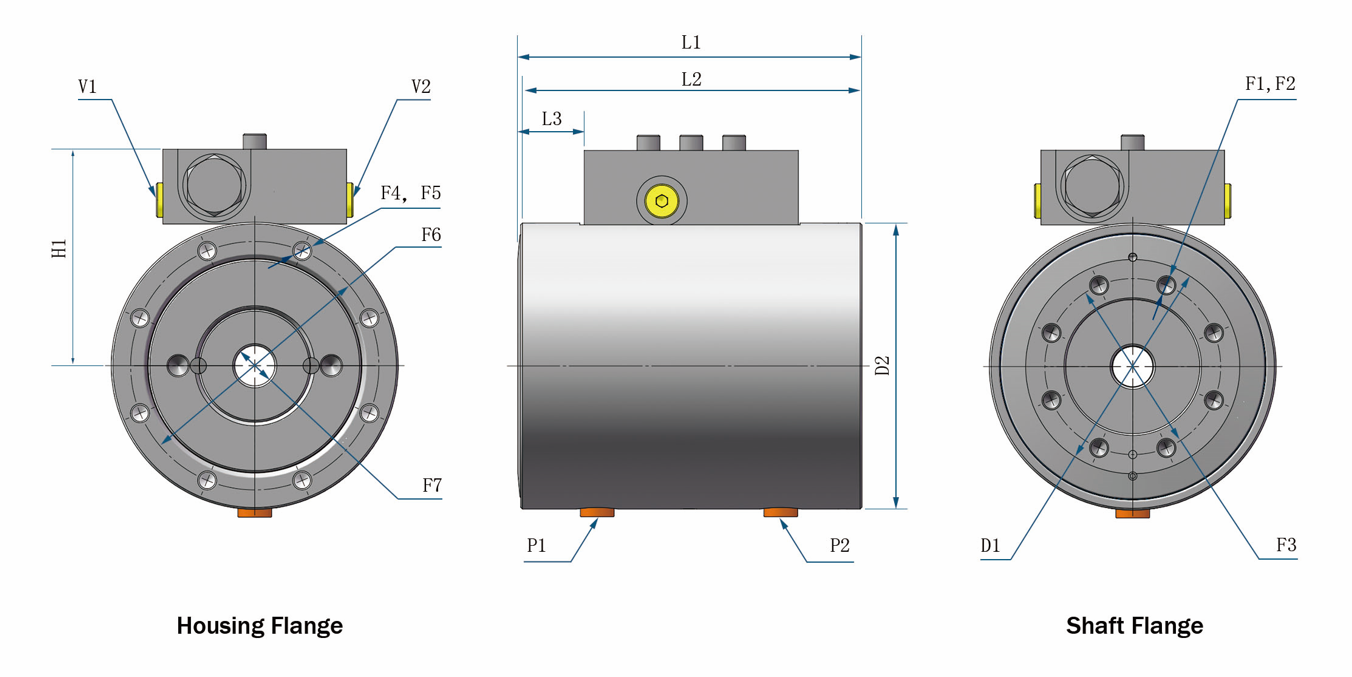

| D1 Durchmesser der Wellenbefestigungsfläche MM | 77.2 | 89 | 102 | 127 | 148 | 185 |
| D2 Gehäusedurchmesser MM | 100 | 119 | 135 | 170 | 198 | 226 |
| F1 Gewindebohrungen, Wellenflansch MM | M8×1,25 | M8×1,25 | M10×1,5 | M12×1,75 | M12×1,75 | M16×2 |
| F2 Anzahl der Befestigungslöcher, Wellenflansch | 8 | 8 | 12 | 12 | 12 | 12 |
| F3 Lochkreisdurchmesser Wellenflansch MM | 54 | 73 | 80 | 102 | 127 | 140 |
| F4 Befestigungsgewinde, Gehäuseflansch MM | M8×1,25 | M8×1,25 | M10×1,5 | M12×1,75 | M12×1,75 | M12×1,75 |
| F5 Anzahl Befestigungslöcher, Gehäuseflansch | 8 | 8 | 12 | 12 | 12 | 12 |
| F6 Lochkreisdurchmesser Gehäuseflansch MM | 86 | 103 | 117 | 151 | 175 | 203 |
| F7 Wellendurchgangslochdurchmesser MM | 14.3 | 17 | 21.4 | 35.7 | 45.7 | 66.7 |
| H1 Mittellinie bis Ventiloberseite MM | 80 | 90 | 98 | 115 | 129 | 143 |
| L1 Gesamtlänge 180°MM | 140 | 143 | 156 | 184 | 224 | 241 |
| L1 Gesamtlänge 360°MM | - | 189 | 212 | 258 | 311 | 346 |
| L2 Gesamtlänge, nicht drehend 180°MM | 138 | 142 | 154 | 182 | 221 | 239 |
| L2 Gesamtlänge, nicht drehend 360°MM | - | 188 | 211 | 256 | 308 | 344 |
| L3 Wellenflansch zum Ausgleichsventil 180°MM | 25.4 | 26.9 | 27.7 | 27.9 | 38.6 | 43.9 |
| L3 Wellenflansch zum Ausgleichsventil 360°MM | - | 22.6 | 24.6 | 42.7 | 60.2 | 70.4 |
| P1 P2 Anschlüsse, Gehäuse | ISO-1179-1/BSPP'G' Serie von Anschlüssen. Größen variieren von 1/8 bis 1/4. Siehe Zeichnungen für Details | |||||
| V1 V2 Anschlüsse, Ventil | ISO-11926/SAE-Serie von Anschlüssen. Größen sind 7/16. Einzelheiten siehe Zeichnungen | |||||
