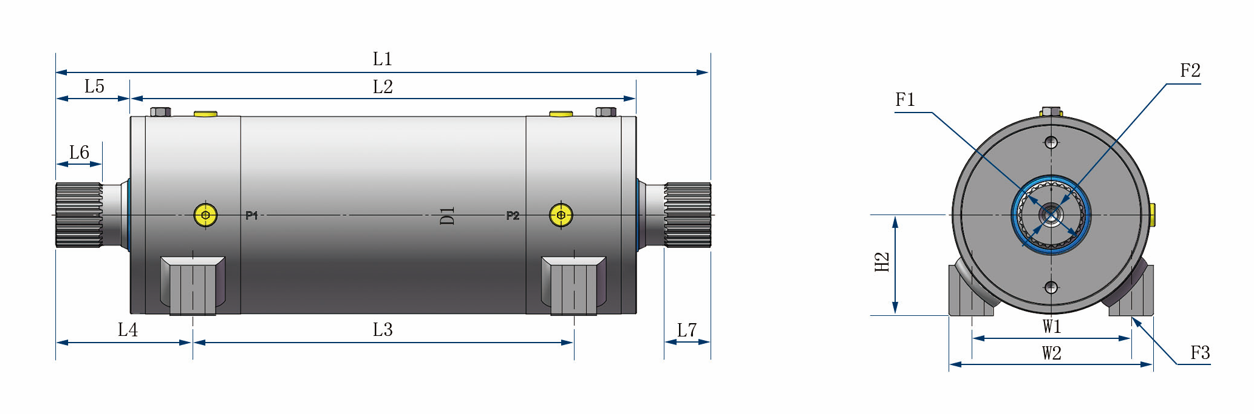

Drehantrieb der Serie CY6 für anspruchsvolle hydraulische Bewegungssysteme

Die Entwicklung von Hochleistungs-Bewegungssteuerungen stellt eine große Herausforderung dar. Sie müssen auf engstem Raum ein maximales Drehmoment erreichen. Außerdem müssen hohe multidirektionale Belastungen bewältigt werden. Herkömmliche Linearzylinder erfordern einen übermäßigen Platzbedarf. Sie sind auf sperrige externe Drehpunkte und Gabelköpfe angewiesen. Herkömmliche Flügelzellenantriebe haben ihre eigenen Probleme. Unter hohen Belastungsbedingungen versagen sie häufig aufgrund chronischer interner Flüssigkeitslecks. der Als Speziallösung erweist sich Es funktioniert zuverlässig in rauen Betriebsumgebungen, in denen herkömmliche Mechanismen versagen. Dieser technische Bewertungsleitfaden hilft Ingenieuren und Systemintegratoren. Sie können damit diesen fortschrittlichen Mechanismus für kommende Maschinendesigns bewerten. Wir werden die technischen Grundlagen, strengen Leistungsmaßstäbe und entscheidenden realen Implementierungsrealitäten untersuchen. Drehantrieb der Serie CY6 .

Wichtige Erkenntnisse

• Formfaktor-Effizienz: Nutzt einen spiralförmigen Gleitkeilmechanismus, um ein Antriebsdrehmoment von bis zu 6700 Nm ohne die sperrigen externen Verbindungen von Linearzylindern zu liefern.

• Belastbarkeit: Entwickelt für die Bewältigung massiver radialer und axialer Belastungen (bis zu 3900 kg gleichzeitig) direkt auf der Welle/dem Flansch.

• Leckagekontrolle: Übertrifft die Leistung herkömmlicher hydraulischer Flügelzellen-Drehantriebe mit nahezu null interner Leckage und sorgt so für ein überlegenes Haltemoment.

• Integrationsbereitschaft: Entwickelt für die anspruchsvolle Realität von Baumaschinen, Schiffsdecks und starker Automatisierung, erfordert jedoch aufgrund der inhärenten mechanischen Effizienzvariablen ein sorgfältiges Wärmemanagement.

Technische Grundlagen: Warum der spiralförmige Aktuator CY6 herkömmliche Mechanismen ersetzt

Der minimalistische technische Vorteil dieser Einheit liegt in ihrer inneren Struktur. Es basiert auf einem Mechanismus mit nur einem beweglichen Teil, dem sogenannten Schiebe-Schräggetriebe. Der Flüssigkeitsdruck wirkt direkt auf einen speziellen Kolben. Dieser Kolben verfügt über hochbearbeitete Spiralverzahnungen. Während die Flüssigkeit den Kolben linear drückt, zwingen die Keilwellen die Welle dazu, sich zu drehen. Durch diese direkte Umwandlung wird der mechanische Verschleiß minimiert. Es eliminiert nahezu spielfreie Probleme bei Langzeitgebrauch. Sie erhalten eine sofortige, präzise Bewegungssteuerung ohne komplexe mechanische Verbindungen.

Wenn man es mit linearen Zylindern vergleicht, wird die Reduzierung des räumlichen Platzbedarfs deutlich. Ein herkömmlicher Zylinder erfordert einen größeren Stangenabstand. Außerdem sind externe Drehpunkte erforderlich, um einen linearen Schub in eine Bogenbewegung umzuwandeln. Der Spiralantrieb macht diese Anforderungen überflüssig. Es bietet einen kompakten, vollständig geschlossenen Drehpunkt. Diese geschlossene Bauweise verringert das Risiko einer externen Kontamination. Es verhindert außerdem, dass Schmutz oder Ablagerungen mechanische Bindungen an freiliegenden Stangen verursachen.

Flügelzellenantriebe weisen eine branchenbekannte Schwachstelle hinsichtlich interner Bypass-Leckagen auf. Ein Flügel streicht über eine zylindrische Bohrung. Mit der Zeit drücken hohe Drücke Flüssigkeit an den Flügeldichtungen vorbei. Der CY6 löst dieses Problem vollständig. Es verwendet eine robuste Kolben-und-Dichtungs-Architektur anstelle eines Flügelrads. Durch diese Konstruktion wird ein interner Flüssigkeitsbypass von nahezu Null erreicht. Es bietet entscheidende Haltestabilität, wenn Sie große Lasten in der Luft aufhängen müssen.

Kernspezifikationen und Leistungsbenchmarks für die CY6-Serie

Ingenieure müssen den Betriebsbereich an die Systemanforderungen anpassen. Der hydraulische Drehantrieb sorgt für eine außergewöhnliche Leistungsdichte. Wir schlüsseln die Drehmoment- und Hubraummetriken auf, um seine Fähigkeiten zu verdeutlichen. Das Antriebsdrehmoment reicht von 2.800 bis 6.700 Nm bei einem Standardbetriebsdruck von 21 MPa. Das Haltemoment bezeichnet die Fähigkeit, eine Last an Ort und Stelle zu halten. Diese Fähigkeit skaliert auf gewaltige 14.300 Nm bei 21 MPa. Diese Kennzahl erweist sich als wesentlich für die sicherheitskritische Lastaufhängung.

Bewegungseigenschaften definieren, wie die Einheit innerhalb eines Gelenks physisch interagiert. Standarddrehwinkel liegen zwischen 200° und 220°. Interne mechanische Endanschläge steuern die Verzögerung an den Grenzen dieser Drehung. Diese Hochleistungsanschläge verhindern innere Schäden, wenn der Kolben das Ende seines Hubs erreicht. Sie ermöglichen es dem Gerät, Verzögerungen mit hoher Trägheit sicher zu bewältigen.

Aufgrund der strukturellen Belastungsgrenzen ist dieses Gerät mehr als ein einfacher Motor. Es verfügt über identische radiale und axiale Lagerkapazitäten. Die robusten Innenlager bewältigen maximal 3900 KG gleichzeitig. Dadurch kann der Aktuator direkt als primäres Strukturscharnier dienen. Sie benötigen keine sekundären Stützhalterungen oder externen Lager.

Standardisierte Schnittstellen sorgen für eine nahtlose Integration in bestehende globale Hydraulikkreisläufe. Zu den Ausgangsmodi gehören robuste Flanschoptionen oder Keilwellenkonfigurationen. Ingenieure können diese Schnittstellen an spezifische Montageanforderungen anpassen. Zu den standardisierten Portierungsoptionen gehören ISO-, BSPP- und SAE-Gewinde. Diese globalen Standards machen komplexe kundenspezifische Rohradapter überflüssig.

Zusammenfassung der Leistungsspezifikationen

Anwendungszuordnung: Wo Hochleistungs-Rotationsaktuatoren Spitzenleistung liefern

Baumaschinen stellen raue, unnachgiebige Umgebungen dar. Sie sind mit ständigem Eindringen von Schmutz, heftigen Stoßbelastungen und unbeständigem Wetter konfrontiert. der Als ideales Gelenk für diese Anwendungen dient Es zeichnet sich durch die Bereitstellung eines hohen Drehmoments in einem kompakten Gehäuse in Bagger-Kipprotatoren aus. Bediener verwenden es in Gesteinsbohrvorschüben für eine zuverlässige Winkelpositionierung. Schwere Auslegerbewegungen bewältigt er problemlos. Das vollständig geschlossene Design schirmt interne bewegliche Teile vollständig vor abrasivem Staub und Schlamm ab. Baumaschinenantrieb .

Die Bergbau- und Materialtransportindustrie ist auf kontinuierliche Verfügbarkeit angewiesen. Ein Geräteausfall führt zum sofortigen Stillstand der Produktionslinien. Ingenieure integrieren diese Dreheinheiten in wichtige Rutschensteuerungen, um schweres Erz zu leiten. Sie werden als Antrieb für Förderbandumlenker in großen Verarbeitungsanlagen eingesetzt. Schwerlastmanipulatoren nutzen ihr hohes Haltemoment, um massive Objekte sicher zu greifen und aufzuhängen. Die strukturelle Integrität des CY6 hält einer kontinuierlichen, starken Beanspruchung stand.

Meeres- und Offshore-Umgebungen bergen erhebliche Korrosionsrisiken. Salzwasser zerstört ungeschützte Stahlbauteile schnell. Sie können den Hochleistungsdrehantrieb für diese rauen maritimen Anwendungen anpassen. Es funktioniert perfekt für Deckkräne und schwere Lukendeckel. Allerdings müssen Sie entsprechende Oberflächenbehandlungen anwenden. Hochbelastbare Epoxid- oder Polyurethanbeschichtungen widerstehen Salzsprühnebel. Für Tiefseeeinsätze müssen Ingenieure spezielle Druckausgleichstechniken implementieren. Dadurch wird sichergestellt, dass die inneren Dichtungen extremen hydrostatischen Drücken standhalten.

Implementierungsrealitäten: Effizienz, Wärme und Systembeschränkungen

Objective Engineering erfordert einen transparenten Blick auf Systembeschränkungen. Variablen des mechanischen Wirkungsgrads stehen im Vordergrund. Der spiralförmige Umwandlungsmechanismus beruht auf der Gleitreibung zwischen den Keilzähnen. Der thermodynamische und mechanische Wirkungsgrad liegt typischerweise zwischen 45 % und 80 %. Diese Abweichung hängt stark von der äußeren Belastung, der Flüssigkeitsviskosität und der Betriebsgeschwindigkeit ab. Sie müssen den Systemstrombedarf unter Berücksichtigung dieser Effizienzverluste berechnen.

Warnungen zum Wärmemanagement sind für eine erfolgreiche Integration von entscheidender Bedeutung. Der Reibungsenergieverlust wird direkt in Wärme umgewandelt. Kontinuierliche Hochfrequenzschwingungen erzeugen schnell lokalisierte Wärme in der Hydraulikflüssigkeit. Sie können diesen thermischen Aufbau nicht ignorieren. Wir empfehlen dringend, spezifische Einschaltdauergrenzen für schnelle Oszillationsaufgaben festzulegen. Wenn Sie einen Dauerbetrieb benötigen, müssen Sie dedizierte Systemkühler integrieren. Eine ordnungsgemäße Kühlung verhindert eine Verschlechterung der Flüssigkeit und schützt interne Dichtungen vor Hitzeausfällen.

Die Anforderungen an die Filtration bestimmen das langfristige Überleben des Mechanismus. Gleitverzahnungen und Hochdruckdichtungen erfordern makellose Hydraulikflüssigkeit. Sie müssen strenge Standards für die Flüssigkeitsreinheit einhalten. Wir empfehlen, sich an den Flüssigkeitsreinheitscodes nach ISO 4406 zu orientieren (z. B. 18/16/13 oder besser). Verunreinigte Flüssigkeit wirkt wie flüssiges Schleifpapier. Dies führt zu vorzeitigem Verschleiß der Spiralverzahnung. Dadurch werden auch die Hochdruckdichtungen beschädigt, wodurch der Vorteil der Null-Leckage zunichte gemacht wird.

Beschaffungs- und Auswahlkriterien

Die Verlagerung des Beschaffungsgesprächs hin zu einer präzisen technischen Ausrichtung gewährleistet eine erfolgreiche Umsetzung. Sie müssen die Komponente anhand ihrer mechanischen Eignung für Ihr individuelles System bewerten. Das geschlossene, selbstschmierende Design reduziert den wöchentlichen Wartungsaufwand. Ingenieure benötigen einen zuverlässigen Rahmen, um den CY6 anhand der Projektanforderungen zu bewerten.

Wir bieten eine klare Auswahllogik als Orientierung für Ihren Entscheidungsrahmen. Befolgen Sie diese aufeinanderfolgenden Schritte, um die Kompatibilität zu überprüfen:

1. Erforderliche Drehmomente berechnen: Ordnen Sie Ihre dynamischen Drehmomentanforderungen genau Ihren statischen Haltedrehmomentanforderungen zu. Stellen Sie sicher, dass Ihre maximalen Lastspitzen die Haltegrenze von 14.300 Nm bei 21 MPa nicht überschreiten.

2. Bestimmen Sie die strukturellen Belastungsanforderungen: Bewerten Sie die radialen und axialen Kräfte an der Verbindung. Stellen Sie fest, ob die Tragfähigkeit von 3900 kg es Ihnen ermöglicht, auf externe Stützlager zu verzichten. Durch den Verzicht auf überflüssige Lager vereinfacht sich das Gesamtdesign Ihrer Maschine.

3. Wählen Sie den geeigneten Ausgabemodus: Wählen Sie einen Flanschausgang für die direkte, starre Komponentenmontage. Wählen Sie einen Wellenausgang, wenn Ihre Konstruktion auf mechanischen Verbindungen mit Keilnuten oder Keilen basiert.

Best Practices für Diagnose und routinemäßige Wartung

Proaktive Wartung verlängert die Lebensdauer von Hochdruck-Hydraulikkomponenten. Eine standardisierte Lecksuch-SOP spart Stunden an Diagnosezeit. Wenn Sie einen Kolben- oder Wellendichtungsfehler vermuten, befolgen Sie einen strengen Diagnoseablauf. Schließen Sie zunächst die Ausgleichsventile, um den Aktuator zu isolieren. Als nächstes entlüften Sie eventuell eingeschlossene Luft aus dem System. Drehen Sie den Mechanismus bis zu seinen harten Grenzen und setzen Sie ihn auf 21 MPa unter Druck. Überwachen Sie abschließend die Rücklaufleitung auf Bypassfluss. Jeder kontinuierliche Fluss deutet auf eine beeinträchtigte innere Dichtung hin.

Ein vorbeugender Wartungsplan sorgt dafür, dass die Geräte mit Höchstleistung laufen. Sie müssen eine grundlegende Empfehlung für Außendiensttechniker festlegen. Führen Sie jede Woche visuelle Siegelkontrollen durch, um äußeres Nässen frühzeitig zu erkennen. Überprüfen Sie monatlich die Drehmomenteinstellungen der Befestigungselemente, um die strukturelle Integrität bei starken Vibrationen sicherzustellen. Führen Sie vierteljährlich Flüssigkeitsprobenahmen durch, um sicherzustellen, dass die Reinheitsziele der ISO 4406 eingehalten werden.

Die Wiederaufbaufähigkeit macht Reparaturen vor Ort äußerst praktisch. Wenn Dichtungen irgendwann verschleißen, ist nicht immer eine Werksüberholung erforderlich. Standardisierte Dichtungssätze sind leicht erhältlich. Feldüberholungen bleiben für geschulte Techniker weiterhin gut machbar. Sie können den Stellantrieb auf seine ursprüngliche Null-Leckage-Spezifikation zurücksetzen, ohne ihn vollständig von der schweren Maschine zu entfernen.

Standardisiertes Wartungsplandiagramm

Abschluss

Der Drehantrieb der CY6-Serie ist keine standardmäßige generische Komponente. Es fungiert als hochbelastbares Struktur- und Antriebselement, das auf maximale Leistungsdichte ausgelegt ist. Es ersetzt sperrige Linearzylinder und undichte Flügelzellenantriebe durch die Verwendung eines ausgeklügelten Spiralkeilmechanismus. Es fungiert gleichzeitig als strukturelles Scharnier und als Motor mit hohem Drehmoment.

Eine erfolgreiche Implementierung hängt in hohem Maße von präzisen technischen Praktiken ab. Sie müssen eine gründliche Lastprofilerstellung durchführen, um sicherzustellen, dass die strukturellen Grenzwerte eingehalten werden. Ein ordnungsgemäßes hydraulisches Wärmemanagement ist nach wie vor unerlässlich, um mechanischen Effizienzvariablen entgegenzuwirken. Die Aufrechterhaltung einer strengen Flüssigkeitsreinheit garantiert eine lange Betriebslebensdauer.

Ihr nächster Schritt erfordert die Überprüfung der Maßhaltigkeit und der Drehmomentkurven. Wir empfehlen Ihnen, die präzisen maßhaltigen CAD-Modelle für Ihre Anlagenlayouts herunterzuladen. Wenden Sie sich direkt an die Anwendungstechnik, um benutzerdefinierte Drehmomentkurvenberechnungen zu überprüfen. Dadurch wird sichergestellt, dass der Aktuator nahtlos zu Ihren Schwermaschinenanforderungen passt.

FAQ

F: Kann ein dynamischer Drehmomentsensor direkt an den CY6 gekoppelt werden?

A: Ja, aber es hängt vom Ausgabemodus ab. Flanschausgänge erfordern eine spezielle Adapterplatte zur Montage eines Standard-Drehmomentsensors. Direktwellenausgänge akzeptieren Standard-Inline-Drehmomentsensoren mit Keil- oder Keilkupplungen. Stellen Sie immer sicher, dass der Sensor die enormen Haltemomentgrenzen bewältigen kann, um eine Zerstörung des Sensors bei plötzlichen Laststopps zu verhindern.

F: Warum ist die maximale Drehung auf 200°–220° begrenzt?

A: Die Rotationsbegrenzung ergibt sich aus den physikalischen Beschränkungen des internen Kolbenhubs. Bei einem spiralförmigen Gleit-Spline-Design bestimmt der lineare Kolbenweg die Rotationsgrade. Eine Ausweitung der Drehung auf 360° würde ein unpraktisches, zu langes Antriebsgehäuse erfordern. Eine kontinuierliche 360°-Drehung erfordert Getriebemotorkonstruktionen und keine Spiralkolben mit endlichem Hub.

F: Ist die CY6-Serie für den pneumatischen Betrieb geeignet?

A: Nein. Es handelt sich ausschließlich um einen hydraulischen Hochdruck-Drehantrieb. Der Betrieb mit Druckluft führt nicht zu den angegebenen Drehmomentparametern. Darüber hinaus birgt der pneumatische Betrieb erhebliche Sicherheits- und Schmierrisiken. Die inneren Spiralverzahnungen erfordern die Schmierfähigkeit von Hydrauliköl, um eine schnelle mechanische Zerstörung zu verhindern.

F: Erfordert das CY6 beim Systemstart eine Referenzpunktkalibrierung?

A: Es ist keine Homing-Kalibrierung erforderlich. Es handelt sich um ein hydraulisches Gerät mit endlicher Rotation, das durch harte interne mechanische Anschläge bestimmt wird. Es bietet von Natur aus eine absolute Positionsreferenzierung, ohne auf elektronische Referenzierungsverfahren angewiesen zu sein. Wenn der Kolben auf die Endkappe trifft, erkennt das System definitiv die physische Position des Aktuators.
