| Menge: | |
|---|---|
| MODELLE | 19 | 28 | 47 | 73 | 105 | 140 | 180 | 240 |
| Antriebsdrehmoment NM@21MPA | 1900 | 2800 | 4700 | 7300 | 10500 | 14000 | 18000 | 24000 |
| Haltemoment NM@21MPA | 4900 | 6800 | 12000 | 18000 | 26000 | 35000 | 46000 | 59000 |
| Momentkapazität Cantilever Mount NM | 5200 | 7100 | 11900 | 18400 | 29500 | 38800 | 55900 | 72900 |
| Momentkapazität Spreizmontage 180° NM | 13400 | 16900 | 30800 | 47800 | 75100 | 98900 | 130500 | 170000 |
| Momentkapazität Straddle Mount 360° NM | 19200 | 24600 | 45400 | 71200 | 111500 | 146000 | 197700 | 256500 |
| Radiale Kapazität KG | 1800 | 2300 | 3600 | 5000 | 6800 | 8200 | 10000 | 11800 |
| Axialkapazität KG | 1400 | 1800 | 2700 | 3600 | 4500 | 5900 | 6800 | 8200 |
| Hubraum 180°CC | 492 | 688 | 1180 | 1870 | 2680 | 3540 | 4650 | 6000 |
| Verschiebung 360°CC | 980 | 1390 | 2360 | 3740 | 5360 | 7080 | 9320 | 12000 |
| Ungefähres Gewicht 180°KG | 34.5 | 50 | 72.5 | 110 | 160 | 220 | 280 | 360 |
| Ungefähres Gewicht 360°KG | 45.5 | 63.4 | 100 | 140 | 200 | 290 | 370 | 455 |

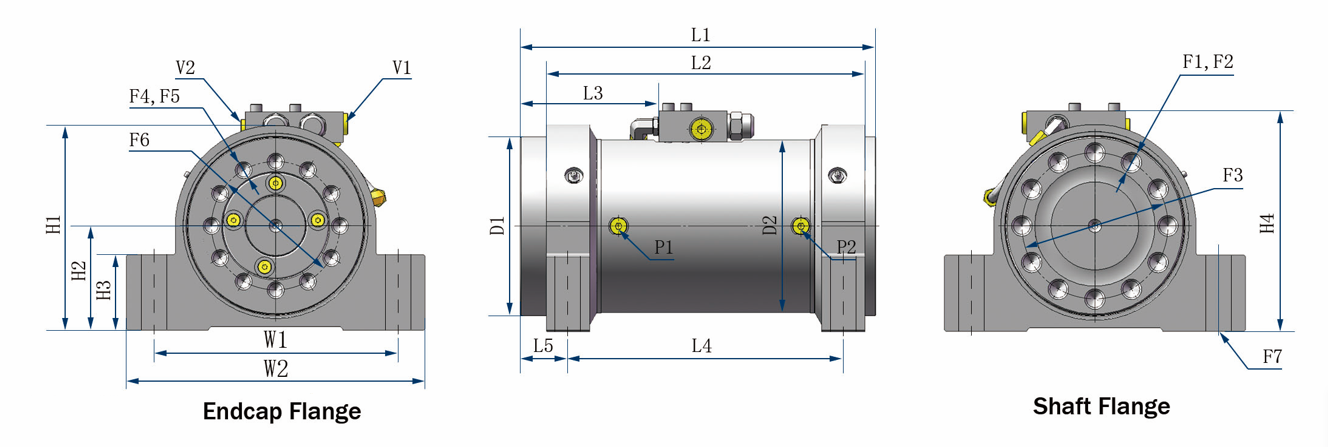

| D1 Gesamtflanschdurchmesser MM | 139 | 155 | 183 | 209 | 234 | 263 | 288 | 310 |
| D2 Gehäusedurchmesser MM | 140 | 152 | 178 | 203 | 229 | 254 | 279 | 305 |
| F1 Gewindebefestigungslöcher, Wellenflansch MM | M12×1,75 | M16×2 | M20×2,5 | M22×2,5 | M24×3 | M27×3 | M27×3 | M30×3,5 |
| F2 Anzahl der Befestigungslöcher | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| F3 Lochkreisdurchmesser, Wellenflansch MM | 115 | 125 | 150 | 170 | 195 | 215 | 240 | 255 |
| F4 Gewindebefestigungslöcher, Endkappenflansch MM | M10×1,5 | M12×1,75 | M16×2 | M20×2,5 | M22×2,5 | M24×3 | M27×3 | M27×3 |
| F5 Anzahl der Befestigungslöcher | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| F6 Lochkreisdurchmesser, Endkappenflansch MM | 108 | 120 | 133 | 150 | 170 | 190 | 210 | 230 |
| F7 Fußlochdurchmesser MM | M16 | M20 | M22 | M24 | M27 | M30 | M36 | M36 |
| H1 Gesamthöhe (ohne Ventil) MM | 156 | 186 | 212 | 240 | 276 | 305 | 327 | 362 |
| H2 Höhe zur Mittellinie MM | 80 | 94.9 | 108 | 122 | 140 | 154 | 165 | 184 |
| H3 Fußhöhe MM | 48 | 70 | 78 | 88 | 105 | 110 | 120 | 135 |
| H4 Gesamthöhe (mit Ventil) MM | 179 | 201 | 226 | 271 | 283 | 310 | 334 | 366 |
| L1 Gesamtlänge 180°MM | 298 | 323 | 365 | 413 | 475 | 524 | 551 | 600 |
| L1 Gesamtlänge 360°MM | 427 | 470 | 538 | 615 | 705 | 776 | 836 | 906 |
| L2 Gesamtlänge, nicht drehbar 180°MM | 261 | 286 | 323 | 363 | 431 | 463 | 493 | 534 |
| L2 Gesamtlänge, nicht drehbar 360°MM | 392 | 433 | 496 | 565 | 661 | 715 | 775 | 843 |
| L3 Wellenflansch zum Ausgleichsventil 180°MM | 75.2 | 134 | 143 | 130 | 152 | 185 | 196 | 221 |
| L3 Wellenflansch zum Ausgleichsventil 360°MM | 149 | 157 | 197 | 232 | 267 | 308 | 338 | 374 |
| L4 Einbaulänge 180°MM | 229 | 248 | 281 | 314 | 374 | 400 | 426 | 460 |
| L4 Einbaulänge 360°MM | 358 | 395 | 454 | 516 | 604 | 652 | 708 | 766 |
| L5 Wellenflansch bis Montageloch MM | 38.1 | 43.9 | 50 | 56.9 | 59.9 | 74.2 | 75.9 | 80 |
| W1 Einbaubreite MM | 190 | 230 | 260 | 300 | 340 | 380 | 410 | 450 |
| W2 Gesamtbreite MM | 222 | 268 | 310 | 350 | 400 | 447 | 484 | 530 |
| P1 P2 Anschlüsse, Gehäuse | ISO-1179-1/BSPP'G'-Anschlüsse. Die Größen variieren von 1/8 bis 1/2. Einzelheiten finden Sie in den Zeichnungen | |||||||
| V1 V2 Anschlüsse, Ventil | ISO-11926/SAE-Anschlüsse. Größen sind 3/8. Einzelheiten finden Sie in den Zeichnungen | |||||||
| MODELLE | 19 | 28 | 47 | 73 | 105 | 140 | 180 | 240 |
| Antriebsdrehmoment NM@21MPA | 1900 | 2800 | 4700 | 7300 | 10500 | 14000 | 18000 | 24000 |
| Haltemoment NM@21MPA | 4900 | 6800 | 12000 | 18000 | 26000 | 35000 | 46000 | 59000 |
| Momentkapazität Cantilever Mount NM | 5200 | 7100 | 11900 | 18400 | 29500 | 38800 | 55900 | 72900 |
| Momentkapazität Spreizmontage 180° NM | 13400 | 16900 | 30800 | 47800 | 75100 | 98900 | 130500 | 170000 |
| Momentkapazität Straddle Mount 360° NM | 19200 | 24600 | 45400 | 71200 | 111500 | 146000 | 197700 | 256500 |
| Radiale Kapazität KG | 1800 | 2300 | 3600 | 5000 | 6800 | 8200 | 10000 | 11800 |
| Axialkapazität KG | 1400 | 1800 | 2700 | 3600 | 4500 | 5900 | 6800 | 8200 |
| Hubraum 180°CC | 492 | 688 | 1180 | 1870 | 2680 | 3540 | 4650 | 6000 |
| Verschiebung 360°CC | 980 | 1390 | 2360 | 3740 | 5360 | 7080 | 9320 | 12000 |
| Ungefähres Gewicht 180°KG | 34.5 | 50 | 72.5 | 110 | 160 | 220 | 280 | 360 |
| Ungefähres Gewicht 360°KG | 45.5 | 63.4 | 100 | 140 | 200 | 290 | 370 | 455 |
| D1 Gesamtflanschdurchmesser MM | 139 | 155 | 183 | 209 | 234 | 263 | 288 | 310 |
| D2 Gehäusedurchmesser MM | 140 | 152 | 178 | 203 | 229 | 254 | 279 | 305 |
| F1 Gewindebefestigungslöcher, Wellenflansch MM | M12×1,75 | M16×2 | M20×2,5 | M22×2,5 | M24×3 | M27×3 | M27×3 | M30×3,5 |
| F2 Anzahl der Befestigungslöcher | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| F3 Lochkreisdurchmesser, Wellenflansch MM | 115 | 125 | 150 | 170 | 195 | 215 | 240 | 255 |
| F4 Gewindebefestigungslöcher, Endkappenflansch MM | M10×1,5 | M12×1,75 | M16×2 | M20×2,5 | M22×2,5 | M24×3 | M27×3 | M27×3 |
| F5 Anzahl der Befestigungslöcher | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| F6 Lochkreisdurchmesser, Endkappenflansch MM | 108 | 120 | 133 | 150 | 170 | 190 | 210 | 230 |
| F7 Fußlochdurchmesser MM | M16 | M20 | M22 | M24 | M27 | M30 | M36 | M36 |
| H1 Gesamthöhe (ohne Ventil) MM | 156 | 186 | 212 | 240 | 276 | 305 | 327 | 362 |
| H2 Höhe zur Mittellinie MM | 80 | 94.9 | 108 | 122 | 140 | 154 | 165 | 184 |
| H3 Fußhöhe MM | 48 | 70 | 78 | 88 | 105 | 110 | 120 | 135 |
| H4 Gesamthöhe (mit Ventil) MM | 179 | 201 | 226 | 271 | 283 | 310 | 334 | 366 |
| L1 Gesamtlänge 180°MM | 298 | 323 | 365 | 413 | 475 | 524 | 551 | 600 |
| L1 Gesamtlänge 360°MM | 427 | 470 | 538 | 615 | 705 | 776 | 836 | 906 |
| L2 Gesamtlänge, nicht drehbar 180°MM | 261 | 286 | 323 | 363 | 431 | 463 | 493 | 534 |
| L2 Gesamtlänge, nicht drehbar 360°MM | 392 | 433 | 496 | 565 | 661 | 715 | 775 | 843 |
| L3 Wellenflansch zum Ausgleichsventil 180°MM | 75.2 | 134 | 143 | 130 | 152 | 185 | 196 | 221 |
| L3 Wellenflansch zum Ausgleichsventil 360°MM | 149 | 157 | 197 | 232 | 267 | 308 | 338 | 374 |
| L4 Einbaulänge 180°MM | 229 | 248 | 281 | 314 | 374 | 400 | 426 | 460 |
| L4 Einbaulänge 360°MM | 358 | 395 | 454 | 516 | 604 | 652 | 708 | 766 |
| L5 Wellenflansch bis Montageloch MM | 38.1 | 43.9 | 50 | 56.9 | 59.9 | 74.2 | 75.9 | 80 |
| W1 Einbaubreite MM | 190 | 230 | 260 | 300 | 340 | 380 | 410 | 450 |
| W2 Gesamtbreite MM | 222 | 268 | 310 | 350 | 400 | 447 | 484 | 530 |
| P1 P2 Anschlüsse, Gehäuse | ISO-1179-1/BSPP'G'-Anschlüsse. Die Größen variieren von 1/8 bis 1/2. Einzelheiten finden Sie in den Zeichnungen | |||||||
| V1 V2 Anschlüsse, Ventil | ISO-11926/SAE-Anschlüsse. Größen sind 3/8. Einzelheiten finden Sie in den Zeichnungen | |||||||
