Häufige Ausfälle bei hydraulischen Drehantriebsantrieb und wie man sie vermeidet

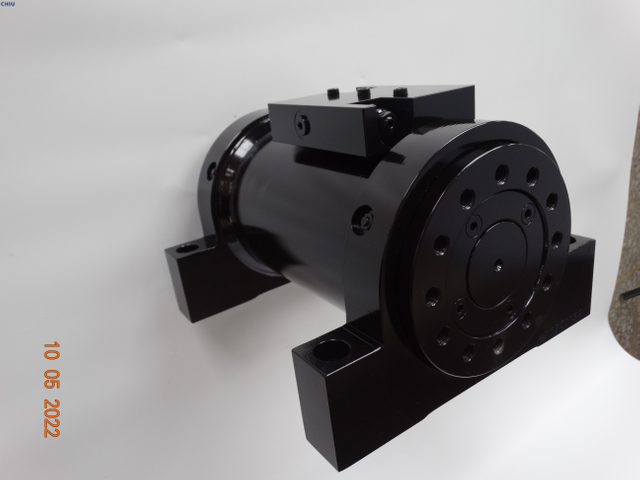

Hydraulische Rotationsaktuatoren sind kritische Bestandteile in unzähligen Industriemaschinen-von Baukranen und Tunnel-Bohrungsmaschinen bis hin zu Marine-Deck-Geräten und Roboterschweißzellen. Durch die Umwandlung von Druckhydraulikflüssigkeit in eine präzise Rotationsbewegung liefern sie ein hohes Drehmoment in einem kompakten Paket, wodurch glatte, wiederholbare und kontrollierbare Kurven selbst unter schweren Lasten ermöglicht werden.

Wie bei jedem mechanischen Gerät unterliegen Drehanträge jedoch im Laufe der Zeit. Innenkomponenten - insbesondere Kolben, Flügel und Lager - übertreffen Reibung, Erosion und Müdigkeit bei der Arbeit. Links deaktiviert wird dieser Verschleiß die Leistung verschlechtert, die Effizienz verringert und letztendlich zu unerwarteten Ausfallzeiten und kostspieligen Reparaturen führt. In Branchen mit hohen Einsätzen wie Offshore-Bohrungen, Bergbau und automatisierter Fertigung kann das Versagen des Antriebs einstellen, die Sicherheit beeinträchtigen und erhebliche finanzielle Verluste entstehen.

1.. Verstehen der schutzbedürftigen Komponenten

Ein typischer hydraulischer Drehantrieb besteht aus mehreren wichtigen Teilen, die unter hohem Druck und Geschwindigkeit interagieren. Die drei am meisten kreischenden Komponenten sind:

• Pistons (oder Schatten in Aktuatoren vom Typ Vane)

• Zylinderbohrungen (oder Aktuatorkörperoberflächen)

• Lager und Buchsen

Jedes dieser Spiele spielt eine eindeutige Rolle bei der Umwandlung von Flüssigkeitsleistung in Drehbewegungen, aber jeder hat auch einzigartige Stressoren, die zum Verschleiß beitragen:

• Pistons/Flügel gleitet oder drehen sich gegen die Bohrungsoberfläche und überträgt die Kraft aus Druckflüssigkeit.

• Der Zylinder bohrt die Kolben/Flügel und führt ihre Bewegung; Die Oberflächenintegrität ist für eine enge Versiegelung unerlässlich.

• Lager und Buchsen unterstützen rotierende Wellen und müssen konsistente Schmierung benötigen, um die Reibung zu verringern.

Verschleiß in einem dieser Bereiche kann zu einem Verlust der Versiegelungseffizienz, einer verringerten Drehmomentleistung, einer erhöhten Gegenreaktion und letztendlich Leckage oder Anschlagsbeschlagnahme führen. Untersuchen wir jede Komponente im Detail.

2. Piston und Schaufelkleidung: Ursachen und Konsequenzen

2.1 Wie Kolben und Flügel funktionieren

Es gibt zwei gängige Stile von hydraulischen Rotationsaktuatoren:

• Kolben (oder axiale Kolben) Aktuatoren , bei denen mehrere Kolben, die um den Rotor angeordnet sind, den Fluiddruck in Rotationskraft umwandeln.

• Schaufelanträge , bei denen ein an den Rotor montierter Satz in Slots gegen die innere Oberfläche des Gehäuses gleitet.

In beiden Konstruktionen müssen die Paarungsoberflächen zwischen Kolben/Schaufel und Bohrung ein präzises Siegel aufrechterhalten, um die Bypass des Innenflüssigkeit zu verhindern. Hoher Druck - bis 200–350 bar - drückt diese Oberflächen mit Kraft zusammen und ermöglicht eine hohe Drehmomentdichte. Aber der gleiche Druck in Kombination mit Bewegung führt zu Verschleiß.

2.2 Primärverschleißmechanismen

• Schleifverschleiß

  Ursache : Feste Partikel (Schmutz, Metallspäne) in der hydraulischen Flüssigkeit werden zwischen Schiebflächen eingeschlossen.

  Effekt : Partikel belegen den Kolben oder die Schaufeloberflächen und die Bohrungswand und erzeugen raue Flecken, die eine weitere Verschleiß beschleunigen und die Versiegelung beeinträchtigen.

• Klebstoffverschleiß

  Ursache : Metall-zu-Metall-Kontakt unter hoher Belastung kann zu mikroskopischem Schweißen zwischen Kolben/Schaufel und Bohrung führen, gefolgt von dem Riss, während sie sich bewegen.

  Effekt : Materialtransfers von einer Oberfläche zur anderen, was zu Bewertungs- und ungleichmäßigen Verschleißmustern führt.

• Erosive Verschleiß

  Ursache : Hochgeschwindigkeitsflüssigkeitsdüsen-insbesondere während des Schaltens oder der Kavitation des Schnellventils-im Laufe der Zeit Oberflächen.

  Effekt : Lochfraß, Ausdünnung von Schaufelnkanten und eventueller Verlust der Querschnittstärke.

• Ätzender Verschleiß

  Ursache : Verunreinigungen oder Feuchtigkeit in Flüssigkeit, die chemisch mit Metallen reagieren, insbesondere in Meeres- oder Außenumgebungen.

  Effekt : Oberflächenpochung, Untergrabung von Dichtungsflächen und Förderung beschleunigter mechanischer Verschleiß.

  2.3 Symptome von Kolben/Schaufelnde

• Erhöhte interne Leckage : Der Aktuator dreht sich unter Last oder Drifts, wenn sie die Position hält.

• Reduzierter Drehmomentausgang : Mehr Flüssigkeitsbypass bedeutet weniger effektives Druckdifferential über den Kolben oder die Schaufel.

• Schwammige oder verzögerte Reaktion : Schlampige Versiegelung ermöglicht es, die Flüssigkeit zu komprimieren und die knusprige Bewegung zu verringern.

• Ungewöhnliches Rauschen oder Vibrationen : Bewertungen und lose Toleranzen erzeugen unregelmäßige Bewegung oder Geschwätz.

3.. Zylinderbohrung und Gehäuseverschleiß

3.1 Rolle der Bohrungsoberfläche

Die innere Bohrung des Aktuatorgehäuses liefert die glatte, präzise bearbeitete Oberfläche, gegen die Kolben oder Flügel versiegeln. Härte, Oberflächenfinish und dimensionale Genauigkeit sind kritisch.

3.2 Verschleißmechanismen

• Schleif- und Klebstoffverschleiß : Wie bei Kolben, Partikeln und Mikroscheiben beschädigen die Bohrung.

• Wärmeleitverzerrung : Wärmeaufbau-insbesondere in hochzyklusanwendungen-kann dazu führen, dass die Ovalität oder das Verjüngen eingeboren werden und die enge Anpassung von Kolben zu Bohrern brechen.

• Oberflächenermüdung : Wiederholte Belastungszyklen können zu Mikrokrapfen führen, die sich ausbreiten, was zum Abbrüchen oder Abblättern der Bohrungsauskleidung führt.

3.3 Folgen der Bohrung Verschleiß

• Leckwege : Selbst kleine Kratzer beeinträchtigen die Versiegelung und führen zu Flüssigkeitsbypass.

• Verlust der Konzentrik : Kolben oder Flügel können sich neigen, was zu Bindungen oder ungleichmäßigen Verschleiß an anderer Stelle führt.

• Erhöhte Reibung : Raue Oberflächen erhöhen den Luftwiderstand, erhöhen Stromverbrauch und Wärme.




  4. Lager- und Buchsenverschleiß

  4.1 Funktion von Lagern und Buchsen

  Lager und Buchsen unterstützen den Stellantriebswellen oder den Rotor, absorbieren radiale und axiale Lasten und halten die Ausrichtung aufrecht. Die ordnungsgemäße Schmierung reduziert die Reibung und löst die Wärme ab.

  4.2 Verschleißfaktoren

• Hydrodynamische vs. Grenzschmierung : Unter leichten Lasten trennt ein voller Flüssigkeitsfilm Oberflächen (hydrodynamisch), aber schwere Lasten können zu Metallkontakt (Grenze) und Beschleunigungsverschleiß führen.

• Kontamination : Schleifpartikel im Schmiermittel wirken wie Sandpapier.

• Fehlausrichtung : Schachtauslenkung oder Verzerrungskonzentrate für Gehäuse auf einer Seite des Lagers.

  4.3 Symptome des Lagerverschleißes

• Erhöhter Lauffreiheit : Das Spiel des Schaftes führt zu Rückschlägen und Positionsfehlern.

• Überhitzung : Metallkontakt erzeugt Wärme und fördert das Schmiermittel weiter.

• Rauschen : Klopfen oder Schleifgeräusche geben den Metall-Metall-Kontakt an.




  5. Wurzelursachen: Warum Verschleiß auftritt

Während jede Komponente einzigartige Verschleißmechanismen erfährt, sind die zugrunde liegenden Ursachen häufig üblich:

• Flüssigkeitsverschmutzung

  Einlassfilter Bypass oder Fehler

  Unsachgemäße Wartungspraktiken

  Verschmutzte Reservoirumgebungen

• Unzureichende Schmierung

  Falsche Flüssigkeitsviskosität für den Betriebstemperaturbereich

  Degradierte oder oxidierte Flüssigkeit nicht ersetzt nicht ersetzt

  Fehlende Additivpakete (z. B. Anti-Wear, Anti-Foam)

• Überdruck- und Stoßbelastung

  Unkontrollierte Spikes bei Richtungsänderungen

  Plötzliche Lastverschiebungen (z. B. ein vergrabenes Objekt treffen)

  Mangel an Druckentlastung oder Überspannungsdämpfer

• Temperaturextreme

  Überhitzung vom kontinuierlichen schweren Radfahren

  Niedertemperaturviskosität erhöht die Reibung beim Start-up

  Wärmeleit -Zyklus verursacht Expansions-/Kontraktionsermüdung

• Schlechte Design- oder Fertigungsfehler

  Oberflächenfinish nicht innerhalb der Spezifikation

  Unsachgemäße Materialauswahl für die Anwendungsumgebung

  Lose Toleranzen , die zu Außenseiter führen

6. Best Practices zur Minderung des Verschleißes und zur Verlängerung des Aktuatorlebens

Um den Verschleiß der internen Komponenten zu minimieren und die Zuverlässigkeit des hydraulischen Drehantriebs zu maximieren, befolgen Sie diese Richtlinien:

6.1 strenge Flüssigkeitsfiltration und Sauberkeit

• Installieren Sie hochwertige Offline-Filter mit 10–15 Mikrometernoten, um die Flüssigkeit kontinuierlich zu schrubben.

• Verwenden Sie Druck- und Rückgableitungsfilter auf 3–5 Mikrometer in kritischen Systemen.

• Halten Sie den positiven Reservoirdruck auf, um die Einnahme von Luft zu verhindern.

  Implementieren Sie Ölprobenahme und Partikelzählung : Überprüfen Sie regelmäßig ISO -Sauberkeitscodes und ergreifen Sie Korrekturmaßnahmen, wenn die Niveaus steigen.

6.2 Auswahl und Aufrechterhaltung optimaler Flüssigkeit

• Wählen Sie hydraulisches Öl , das OEM -Viskosität und additive Empfehlungen für Ihren Temperaturbereich erfüllt.

• Enthalten Anti-Wear (AW) und Korrosionsinhibitor-Additive, um sich gegen Metall-Metall-Kontakt und -Feuchtigkeit zu schützen.

• Halten Sie sich an geplante Öländerungen ein : Ersetzen Sie Flüssigkeiten in Intervallen, die vom Aktuatorhersteller empfohlen wurden, oder früher, wenn eine Kontamination festgestellt wird.

• Überwachen Sie den Flüssigkeitszustand : Verfolgen Sie die Viskosität, die Säurezahl (TAN) und die Partikelbelastung.

6.3 Schock- und Druckmanagement

• Installieren Sie die Druckentlastungsventile, die knapp über dem maximalen Betriebsdruck eingestellt sind, um Flügel und Kolben vor Spitzen zu schützen.

• Verwenden Sie hydraulische Akkumulatoren oder Dämpfer, um plötzliche Anstände zu absorbieren, die durch schnelle Richtungsänderungen verursacht werden.

• Verwenden Sie Soft-Start- und Soft-Stop-Steuerelemente mit proportionalen oder Servoventilen, um reibungslos zu drücken.

6.4 Temperaturregelung und Kühlung

• Integrieren Sie Wärmetauscher oder Ölkühler in Hochzyklus- oder Hochlastsysteme.

• Überwachen Sie die Betriebstemperaturen mit Sensoren und auslösen Alarme oder automatisches Abschalten bei Übertemperaturereignissen.

• Kaltes Klima ordnungsgemäß aufgewärmen : Verwenden Sie parallele Heizungen oder Bypass-Schaltungen, um sicherzustellen, dass die Flüssigkeit vor dem vollständigen Betrieb eine optimale Viskosität erreicht.

6.5 Best Practices für Design und Installation

• Geben Sie geeignete Materialien an : verhärtete, nitrimierte oder beschichtete Oberflächen auf Kolben, Bohrungen und Schatten, die widerstehen, besser.

• Enge Bearbeitungstoleranzen und Oberflächenoberflächen (RA ≤ 0,2 μm) sorgen für eine optimale Versiegelung.

• Stellen Sie sicher, dass die ordnungsgemäße Wellenausrichtung : Fehlausrichtung erhöht die Lagerbelastung. Verwenden Sie bei der Installation Präzisionsausrichtungstools.

• Vermeiden Sie übermäßige Seitenbelastungen : Entwurfsverbindungen, um nur beabsichtigte Drehmomente zu übertragen und Momente nicht zu biegen.

6.6 Proaktive Überwachung und Vorhersagewartung

• Installieren Sie Vibrationen, Druck und Temperatursensoren an Aktuatoren zur kontinuierlichen Gesundheitsüberwachung.

• Trends analysieren : Abrupte Änderungen des Vibrationen oder des Druckverbrauchs gehen häufig mit Verschleißverfällen vor.

• Planen Sie minimal invasive Inspektionen während der geplanten Ausfallzeiten: Überprüfen Sie die Ergebnisse der Klärungen, Siedlungsbedingungen und Flüssigkeitsprobenergebnisse.

• Verwenden Sie Datenanalysen und prädiktive Algorithmen, um das Timing des Ersatzs von Komponenten zu prognostizieren und Überraschungen zu vermeiden.

7. Fallbeispiel: Verlängerung der Lebensdauer um 3 ×

Ein großer Tunnelunternehmer hatte in seinen Cutterhead -Lenkeinheiten etwa alle 500 Betriebsstunden - gut unter der erwarteten Lebensdauer. Die Versagensanalyse ergab einen schweren Schaufel- und Bohrungsverschleiß aufgrund des Eindringens abrasiven Aufschlämmung. Durch die Durchführung der folgenden Maßnahmen verlängerte der Auftragnehmer die Lebensdauer der Aktuator auf über 1.500 Stunden:

• Verbesserte Einlass- und Rückgabefilter auf 3-Micron-Bewertungen.

• Auf ein hydraulisches Öl umgestellt . mit spezialisierten Anti-Wear- und demulsifizierenden Zusatzstoffen

• Ein dedizierter Wärmetauscher hinzugefügt, um die Flüssigkeitstemperatur unter 60 ° C aufrechtzuerhalten.

• Installierte einen Akkumulator , um Druckspitzen während schneller Cutterhead -Umkehrungen zu dämpfen.

Das Ergebnis war eine Verringerung der Ausfallzeit um 70%, erhebliche Kosteneinsparungen bei Ersatzteilen und verbesserte Tunnel -Fortschrittsraten.

Abschluss:

Hydraulische Rotationsaktuatoren bieten ein außergewöhnliches Drehmoment und eine außergewöhnliche Präzision in kompakten Fußabdrücken, aber ihre Leistung hängt jedoch von der Integrität interner Kolben, Flügel, Bohrungen und Lager ab. Durch das Verständnis der primären Verschleißmechanismen - Abrieb, Adhäsion, Erosion, Müdigkeit - und die Bekämpfung von Ursachen wie Flüssigkeitsverschmutzung, unzureichende Schmierung, Schocklasten und thermische Extreme können die Betreiberlebensdauer dramatisch verlängern.

Investitionen in robuste Filtration, ordnungsgemäße Flüssigkeitsauswahl, Druck- und Temperaturmanagement, Präzisionsherstellung und proaktive Überwachung verwandeln Aktuatoren von Verbrauchsmaterialien in langlebige, zuverlässige Vermögenswerte. Die Belohnungen umfassen reduzierte Wartungskosten, minimierte ungeplante Ausfallzeiten und ein höheres Vertrauen in missionskritische Anwendungen in den Bereichen Bau-, Bergbau-, Offshore- und Automatisierungsbranchen.
