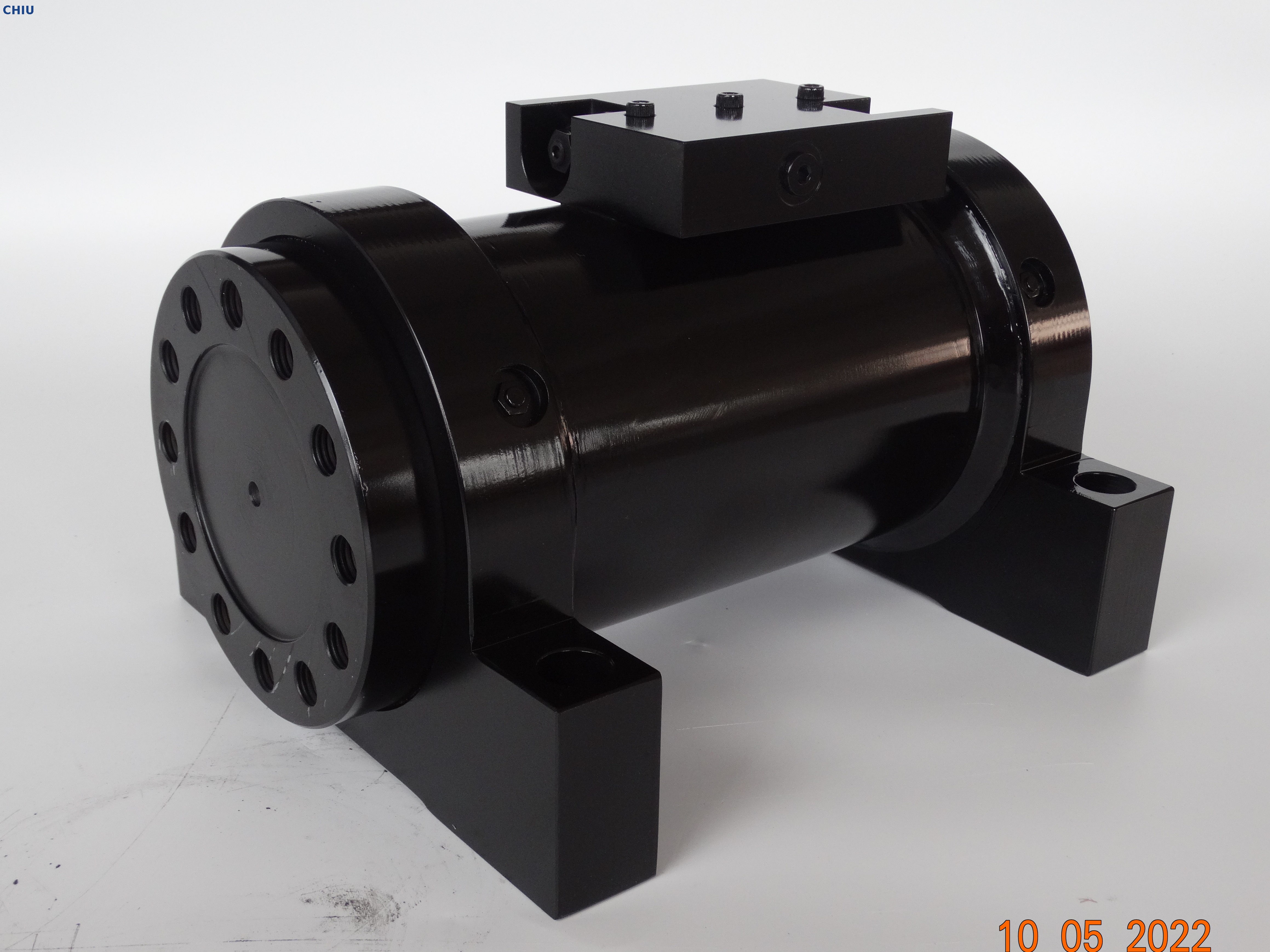

Spiralförmige hydraulische Drehantriebe für industrielle Anwendungen mit hohem Drehmoment

Der Schwerlastbau kämpft ständig mit einem starren räumlichen Dilemma. Geräteentwickler fordern eine enorme Rotationsleistung, sehen sich jedoch mit stark eingeschränkten Installationsumgebungen konfrontiert. Sich auf herkömmliche Verbindungen, externe Lager und lineare Zylinderanordnungen zu verlassen, führt oft zu großer Frustration. Diese Legacy-Setups führen zu gefährlichen Single Points of Failure in mechanischen Systemen. Sie erhöhen außerdem das Gewicht und verkomplizieren Ihre Stückliste (BOM) erheblich.

Um dieses Problem zu lösen, vereint der spiralförmige hydraulische Drehantrieb die Drehvorrichtung, die Halterung und das Lager in einer stromlinienförmigen Einheit. Dieser Leitfaden untersucht die zugrunde liegende Mechanik, die besonderen technischen Vorteile und kritische Auswahlkriterien für extreme Industrieumgebungen. Sie erfahren, wie Sie diese Einheiten genau auswerten und spezifizieren. Die Einhaltung dieser Methodik gewährleistet eine optimale Maschinenleistung und schützt die Zuverlässigkeit Ihrer Lieferkette langfristig.

Wichtige Erkenntnisse

• Komponentenkonsolidierung: Spiralförmige Konstruktionen machen externe Lager und Halterungen überflüssig, wodurch der mechanische Platzbedarf und die Stücklistenkomplexität erheblich reduziert werden.

• Extreme Leistungsdichte: Kann bei standardmäßigen Betriebsdrücken von 3.000 psi ein Drehmoment von bis zu 380.000 in-lbs erzeugen (bei kundenspezifischen Einheiten mehr als 2 Mio. in-lbs).

• Zuverlässigkeit ohne Drift: Die Integration mit Ausgleichsventilen gewährleistet ein hohes Haltemoment und keine interne Leckage, was für schwebende Lasten von entscheidender Bedeutung ist.

• Überlastungsschutz: Nicht selbstsperrende Schiebe-Spline-Mechanismen fungieren als „hydraulische Sicherung“, die es dem System ermöglicht, bei Stoßbelastungen zurückzufahren, um katastrophale mechanische Ausfälle zu verhindern.

Der technische Fall: Warum Helical gegenüber alternativen Rotationsaktuatoren?

Bei der Spezifikation eines industriellen Hydraulikantriebs bewerten Ingenieure normalerweise drei Hauptkategorien. Sie müssen zwischen Zahnstangen-, Flügel- und Spiralkonstruktionen wählen. Am unteren Ende des Entscheidungstrichters hängen die Entscheidungen von der Stellfläche, der Leckagetoleranz und der Stoßfestigkeit ab.

Zahnstangengetriebe sind durchaus in der Lage, ein hohes Drehmoment zu erzeugen. Allerdings bleiben sie von Natur aus sperrig und schwierig zu integrieren. Ihre freiliegenden Außenzahnräder sind sehr anfällig für starken Verschleiß. Eindringender Schmutz zerstört die Zahnräder schnell und führt in anspruchsvollen Feldumgebungen schließlich zu Flüssigkeitslecks. Sie benötigen viel Platz und schränken Ihre Gestaltungsfreiheit stark ein.

Auch Flügelzellenantriebe weisen deutliche Einschränkungen auf. Industriestandards beschränken sie hauptsächlich auf Pneumatik oder leichte Hydraulik mit einem Betriebsdruck zwischen 50 und 100 bar. Sie leiden im Laufe der Zeit häufig unter einem inneren Flüssigkeitsaustritt. Darüber hinaus bieten sie eine bekanntermaßen geringe Widerstandsfähigkeit gegenüber plötzlichen Stoßbelastungen, wodurch sie für schwere Erdbewegungs- oder Bergbaumaschinen ungeeignet sind.

Der Spiralvorteil behebt diese kritischen technischen Mängel. Es verfügt über ein vollständig geschlossenes Uhrwerk und schützt wichtige Zahnräder vor äußerer Verschmutzung. Es bietet die absolut höchste Leistungsdichte und liefert ein maximales Drehmoment pro Kubikzoll Bauraum. Es bietet außerdem eine hervorragende Stoßdämpfung. Durch den massiven Flächeneingriff der innenliegenden Gleitverzahnungen werden plötzliche Kraftspitzen problemlos abgebaut.

Kernmechanik: Wie die Sliding-Spline-Technologie die Leistungsdichte steigert

Um einen spiralförmigen hydraulischen Drehantrieb zu verstehen , muss seine interne Sliding-Spline-Technologie analysiert werden. Dieser Mechanismus definiert völlig neu, wie Fluidkraft in Rotationskraft umgewandelt wird.

1. Das versiegelte Gehäuse: Die äußere zylindrische Hülle umschließt den Mechanismus vollständig. Es enthält oft feststehende äußere Zahnkränze.

2. Die zentrale Welle: Dies ist das primäre Ausgangselement. Es überträgt das Drehmoment direkt auf Ihre Maschine.

3. Der Keilwellenkolben: Diese Kernkomponente verfügt über zwei Sätze maschinell bearbeiteter spiralförmiger Keilwellen auf der Innen- und Außenfläche.

Der Umbauprozess ist eine elegante Demonstration des Maschinenbaus. Der Flüssigkeitsdruck zwingt den zentralen Kolben, sich linear im Lauf nach unten zu bewegen. Während der Bewegung greifen die Außenverzahnungen sicher in das Gehäuse ein. Gleichzeitig greifen die Innenverzahnungen in die Zentralwelle ein. Dieser Doppelgetriebemechanismus sorgt dafür, dass sich die zentrale Welle gleichmäßig dreht. Durch die Umkehrung des Flüssigkeitsflusses wird lediglich die Drehung umgekehrt.

Ingenieure müssen die strikte Linearität zwischen Drehmoment und Druck verstehen. Die Drehmomentabgabe bleibt im Verhältnis zum angelegten Hydraulikdruck streng linear. Wenn Sie den Systemdruck verdoppeln, verdoppeln Sie genau das Ausgangsdrehmoment. Diese vorhersehbare physikalische Realität ermöglicht es Ingenieuren, die Maschinenleistung präzise abzustimmen.

Die technische Terminologie hat großen Einfluss auf die Genauigkeit der Beschaffung. Geben Sie den Mechanismus immer als „Schrägzahnrad“- oder „Schrägverzahnungs“-Einheit an. Vermeiden Sie die Verwendung der ungenauen Terminologie „Steilgewinde“. Die Verwendung falscher Begriffe verwirrt häufig Lieferanten und verzögert wichtige Projektzeitpläne.

Wichtige Bewertungskriterien für industrielle Anwendungen mit hohem Drehmoment

Die Spezifikation von Komponenten für extreme Beanspruchung erfordert einen strengen Bewertungsrahmen. Wenn die Lasten nicht genau beurteilt werden, kommt es zu katastrophalen Feldausfällen.

Ein äußerst kritischer Spezifikationsfehler besteht in der Vermischung von Antriebsdrehmoment und Haltedrehmoment. Das Haltemoment ist der Widerstand Ihres Systems gegen äußere Gegenkräfte. Es ist naturgemäß viel höher als das Antriebsdrehmoment. Planer müssen Lasten immer auf der Grundlage statischer Haltevorgänge im Vergleich zu dynamischer Bewegung berechnen. Sie müssen sicherstellen, dass das System das schwebende Gewicht tatsächlich halten kann, wenn es sich nicht mehr bewegt.

Anwendungen, die der Schwerkraft trotzen, erfordern Null-Leckage und eine aktive Driftverhinderung. Sie müssen die Integration integrierter Doppelausgleichsventile bewerten. Diese Lasthalteventile halten die Flüssigkeit sicher im Zylinder fest. Sie sorgen dafür, dass der Aktuator seine Position präzise hält, ohne auf externe mechanische Bremsen angewiesen zu sein. Dadurch wird verhindert, dass schwebende Lasten mit der Zeit langsam absinken.

Bewerten Sie die Kerntragfähigkeit des Geräts gründlich. Premium- Aktuatoren mit hohem Drehmoment sind bewusst als Strukturbauteile konzipiert. Sie fungieren als robuste mechanische Scharniere. Sie nehmen massive radiale und axiale Belastungen direkt an ihrem Montageflansch oder ihrer Welle auf. Diese konstruktive Möglichkeit macht den Einbau separater Stützlager völlig überflüssig.

Bewerten Sie abschließend Ihre erforderlichen Spieltoleranzen. Standard-Sliding-Spline-Einheiten bieten hochfunktionale Präzision für die meisten mobilen Maschinen. Allerdings erfordert eine hochpräzise automatisierte Positionierung strengere Kontrollen. Sie müssen die erweiterte Spielbeseitigung explizit angeben. Durch die hochwertige Fertigung kann das Spiel für hochpräzise Automatisierungsaufgaben auf nur 5 Winkelminuten reduziert werden.

Best Practices für die Spezifikation

• Berechnen Sie immer Spitzenstoßbelastungen, nicht nur normale Betriebsbelastungen.

• Spezifizieren Sie lasthaltende Senkbremsventile für alle Anwendungen mit erhöhten Lasten.

• Überprüfen Sie die genauen radialen und axialen Tragzahlen, bevor Sie externe Scharnierlager entfernen.

Praxisnahe Umsetzung: Bewährte Lastszenarien

Theoretische technische Grenzen müssen in überprüfbare Feldleistung umgesetzt werden. Diese Aktuatoren stellen ihre Leistungsfähigkeit in extremen Industrieanwendungen immer wieder unter Beweis.

Unterirdische Gesteinsbohrmaschinen setzen die Ausrüstung brutalen Betriebsbedingungen aus. Bohrausleger erfordern eine vollständige 360°-Drehung. Sie müssen außerdem extremen Rückzugs- und Eindrillkräften gleichzeitig standhalten. Hier zeichnen sich spiralförmige Einheiten aus. Sie verwenden eine Installationsmethode mit fester Welle und rotierendem Gehäuse. Dieser einzigartige Montageaufbau vereinfacht die Schlauchführung und absorbiert gleichzeitig massive Vibrationen direkt im Maschinenchassis.

Schwerlast-Mülltore und Industriekipper unterliegen häufig geometrischen Einschränkungen. Herkömmliche Linearzylinder passen einfach nicht in die erforderlichen Scharnierräume. Ein einziger hydraulischer Drehantrieb löst dieses Dilemma problemlos. Es ermöglicht eine volle 180°-Drehung. Es liefert ein konstantes Drehmoment über den gesamten Rotationsbogen. Es fungiert gleichzeitig als exaktes Konstruktionsscharnier für das Kipptor.

Laderampen für Fähren und Betonrutschen unterstreichen die absolute Notwendigkeit der Ladungssicherung. Rampen tragen immense, variable Fahrzeuggewichte. Der Aktuator muss diese voll beladenen, außermittigen Gewichte auf steilen Steigungen sicher drehen. Integrierte Ausgleichsventile garantieren sanfte und äußerst kontrollierte Abfahrten. Sie eliminieren die gefährliche Ladungsdrift beim Beladen von Passagieren vollständig.

Beschaffungsstrategien, Ersatzlieferungen und Risiken in der Lieferkette

Moderne Technik ist in hohem Maße auf sichere Lieferketten angewiesen. Die Angabe der perfekten Komponente bedeutet nichts, wenn Sie diese nicht zuverlässig beschaffen können.

Es ist von entscheidender Bedeutung, eine starre Lieferantenbindung zu vermeiden. Viele ältere Schwermaschinenflotten verlassen sich vollständig auf Standardgrundflächen. ein exaktes Äquivalent Bei älteren Maschinen ist es oft erforderlich, Beispielsweise bewältigen die Modelle der L-Serie schwere Lasten, während die Modelle der T-Serie für Anwendungen mit hohen Zyklen geeignet sind. Ingenieure müssen alternative Tier-1-Anbieter proaktiv bewerten. Sie benötigen Partner, die in der Lage sind, passgenauen „Drop-In-Ready“-Ersatz bereitzustellen. Diese Strategie gewährleistet die Konsistenz der Flotte und verhindert kostspielige Neukonstruktionen der Maschinen. des Helac-Drehantriebs zu finden.

Sie müssen die Realität der Durchlaufzeiten transparent ansprechen. Verzögerungen bei der Beschaffung können Produktionspläne lahmlegen. Die Lieferung handelsüblicher Direktersatzteile dauert in der Regel 8 bis 10 Wochen. Allerdings erfordern kundenspezifische Einheiten eine erhebliche Herstellungszeit. Durch das Hinzufügen spezifischer Anschlusskonfigurationen oder komplexer 10-Loch-Endpolsterung verlängern sich die Lieferzeiten auf über 30 Wochen. Planen Sie Ihre Beschaffungszyklen aggressiv.

Umweltbezogene Anpassungen erfordern eine sorgfältige Beratung des Käufers. Sie sollten Material-Upgrades nur dann festlegen, wenn die Umgebung dies erfordert. Gasnitrokarburierte Oberflächenbehandlungen erhöhen die Verschleißfestigkeit in abrasiven Umgebungen erheblich. ATEX-Zertifizierungen bleiben für explosive unterirdische oder chemische Umgebungen obligatorisch. Spezielle Beschichtungen in Marinequalität, wie z. B. ABS-Konformität, verhindern eine schnelle Salzwasserkorrosion auf Offshore-Plattformen. Teilen Sie Ihrem Lieferanten diese betrieblichen Gegebenheiten frühzeitig im Angebotsprozess mit.

Häufige Fehler bei der Beschaffung

• Es fehlen Querverweise für die Befestigungsschraubenmuster bei älteren Ersatzteilen.

• Das Ignorieren benutzerdefinierter Anschlusspositionen führt zu kostspieligen Änderungen der Schlauchführung vor Ort.

• Unterschätzung der verlängerten Fertigungsvorlaufzeiten für spezielle Oberflächenbeschichtungen.

Abschluss

Der Übergang zu einem spiralförmigen hydraulischen Drehantrieb stellt eine umfassende strukturelle Neukonstruktion dar und nicht nur einen einfachen Komponentenaustausch. Dadurch wird Ihre Stücklistengröße erheblich reduziert. Es beseitigt sicher anfällige mechanische Fehlerstellen wie externe Verbindungen und freiliegende Lager. Noch wichtiger ist, dass es Ihre schweren Maschinen durch seine interne Gleit-Spline-Geometrie von Natur aus vor katastrophalen Stoßbelastungen schützt.

Um erfolgreich voranzukommen, müssen technische Einkäufer und Ingenieurteams präzise Systemdaten zusammenstellen. Erfassen Sie Ihre Spitzenbetriebsdruckwerte, erforderlichen Drehwinkel und genauen Anforderungen an die radiale/axiale Belastung. Sobald Sie diese Daten dokumentiert haben, wenden Sie sich direkt an einen qualifizierten Anwendungstechniker. Sie führen eine genaue volumetrische Dimensionierung durch und liefern die notwendige 3D-CAD-Modellierung, um eine einwandfreie strukturelle Passung sicherzustellen.

FAQ

F: Wie hoch ist der maximale Betriebsdruck für einen standardmäßigen hydraulischen Spiraldrehantrieb?

A: Standard-Hochleistungsmodelle arbeiten normalerweise sicher bis zu 3.000 psi (207 bar). Je nach Ihren spezifischen Anwendungsanforderungen können spezielle oder kundenspezifische Einheiten problemlos für viel höhere Druckschwellen konstruiert werden.

F: Kann ein spiralförmiger Drehantrieb ein mechanisches Scharnier ersetzen?

A: Ja. Aktuatoren der Heavy-Duty-Serie fungieren aufgrund ihrer inhärent hohen radialen und axialen Belastbarkeit häufig als Hauptdrehpunkt. Sie bieten wesentliche strukturelle Unterstützung und machen externe Lager und Stifte überflüssig.

F: Was passiert mit dem Aktuator bei extremer mechanischer Überlastung?

A: Im Gegensatz zu starren mechanischen Verbindungen, die einfach brechen, können nicht selbsthemmende Sliding-Spline-Aktuatoren unter extremen Stoßbelastungen zurückfahren. Dieser funktionale Rückwärtsantrieb fungiert als „hydraulische Sicherung“. Er verdrängt Flüssigkeit sicher über Systementlastungsventile und schützt so die strukturelle Integrität der Maschine.

F: Gibt es direkten Ersatz für ältere Helac-Aktuatoren?

A: Ja. Mehrere erstklassige Hydraulikhersteller stellen präzise Direktersatzteile her. Diese genauen Einheiten entsprechen den Montageflächen, Anschlusspositionen und spezifischen Drehmomentspezifikationen der älteren Modelle der L-Serie und T-Serie und verringern so kritische Verzögerungen in der Lieferkette.
