Drehantriebe sind in verschiedenen Branchen unverzichtbar, da sie Energie in Bewegung umwandeln. Ohne das richtige Drehmoment sind selbst die fortschrittlichsten Systeme nicht leistungsfähig. Ungenaue Drehmomentberechnungen können zu Systemausfällen und erhöhten Kosten führen.
In diesem Artikel besprechen wir, wie die Drehmomentanforderungen für Drehantriebe berechnet werden. Sie lernen Schlüsselkonzepte wie Lastdrehmoment, Reibung und Sicherheitsfaktoren kennen, um fundierte Entscheidungen für Ihre Anwendung zu treffen.
Drehmoment ist die auf ein Objekt ausgeübte Rotationskraft und wird normalerweise in Newtonmetern (N·m) oder Pfund-Zoll (lb·in) gemessen. Bei Drehantrieben ist das Drehmoment die treibende Kraft, die eine Drehbewegung ermöglicht. Sie wird berechnet, indem die Kraft (F) multipliziert wird, die in einem bestimmten Abstand (r) vom Drehpunkt oder der Drehachse ausgeübt wird.
Wenn beispielsweise bei einem Drehantrieb eine Kraft von 10 N in einem Abstand von 0,5 m ausgeübt wird, beträgt das erzeugte Drehmoment:
T = F × r = 10 N × 0,5 m = 5 N·m.
Damit ein Aktuator seine Aufgabe effizient erfüllen kann, ist das richtige Drehmoment von entscheidender Bedeutung. Ein leistungsschwacher Drehantrieb hat Schwierigkeiten, seine Aufgaben zu erfüllen, was zu Betriebsstörungen, übermäßigem Verschleiß oder Systemausfällen führen kann. Andererseits könnte die Verwendung eines Aktuators mit zu hohem Drehmoment zu unnötigen Kosten führen und sogar das System beschädigen. Durch die Berechnung des richtigen Drehmoments wird sichergestellt, dass die Leistung des Aktuators mit den Anforderungen der Anwendung übereinstimmt und eine zuverlässige, kostengünstige Leistung gewährleistet wird.
● Lastdrehmoment: Das Drehmoment, das erforderlich ist, um den Widerstand der Last zu überwinden. Dies ist die Hauptkraft, die auf den Aktuator wirkt.
● Beschleunigungsmoment: Dieses Drehmoment ist erforderlich, um die Last zu beschleunigen oder abzubremsen. Dies ist insbesondere bei dynamischen Anwendungen relevant, bei denen sich die Geschwindigkeit häufig ändert.
Das Lastdrehmoment wird von der Art der aufgebrachten Last und dem Abstand von der Drehachse beeinflusst. Es ist wichtig, die Eigenschaften der Last zu bewerten – sei es Gewicht, Druck oder Federlast –, da für jede Last unterschiedliche Berechnungen erforderlich sind. Die allgemeine Formel für das Lastdrehmoment lautet:
T_load = F × r,
● wobei:F = angewendete Kraft
● r = Radius (Abstand vom Drehpunkt)
Reibung spielt bei Drehmomentberechnungen eine wichtige Rolle, da sie der Bewegung innerhalb des Drehantriebs einen Widerstand entgegensetzt. Typischerweise werden zwei Arten von Reibung berücksichtigt:
● Statische Reibung: Der Widerstand, wenn sich der Aktuator zu bewegen beginnt.
● Dynamische Reibung: Der Widerstand bei kontinuierlicher Bewegung.
Zur Berechnung des Reibungsmoments verwenden Sie die folgenden Formeln:
● Statisches Reibungsmoment: T_breakaway = μ_s × N × r
● Dynamisches Reibungsmoment: T_running = μ_d × N × r
Dabei ist μ_s der statische Reibungskoeffizient und μ_d der dynamische Reibungskoeffizient, während N die Normalkraft auf die Aktuatorkomponenten darstellt.
Unter Trägheit versteht man den Widerstand, den ein Objekt gegenüber Bewegungsänderungen hat. Wenn der Drehantrieb die Last beschleunigt oder abbremst, erzeugt die Trägheit zusätzliche Drehmomentanforderungen. Die Formel für das Trägheitsdrehmoment lautet:
T_inertia = J × α,
● wobei: J = Trägheitsmoment der Last
● α = Winkelbeschleunigung
Bei Anwendungen mit häufigen Geschwindigkeitsänderungen, wie etwa in der Robotik oder bei Hochgeschwindigkeitsmaschinen, ist die Berücksichtigung des Trägheitsdrehmoments von entscheidender Bedeutung.
Sicherheitsfaktoren stellen sicher, dass der Aktuator unerwarteten Bedingungen wie Laststößen, Umgebungsveränderungen und Verschleiß standhält. Diese Faktoren liegen typischerweise zwischen dem 1,5-fachen und dem 2,0-fachen für statische Belastungen und zwischen dem 1,3- und 1,8-fachen für Umweltauswirkungen, abhängig von der Kritikalität der Anwendung. Die Einbeziehung von Sicherheitsfaktoren in die Drehmomentberechnungen verhindert einen Ausfall des Stellantriebs und gewährleistet einen langfristig zuverlässigen Betrieb.
Die Berechnung des Lastmoments ist die Grundlage für die Auswahl des geeigneten Drehantriebs. Die allgemeine Formel lautet:
T_load = F × r,
● wobei:F die auf den Aktuator wirkende Kraft ist,
● r ist der Abstand vom Drehpunkt bis zum Angriffsort der Kraft.
Mit dieser Formel können Sie das für jede Anwendung erforderliche Grundlastmoment berechnen.
Die Art der Belastung hat erheblichen Einfluss auf die Drehmomentberechnung. Zu den häufigsten Belastungen gehören:
● Lineare Kraft: Wird bei Anwendungen wie Ventilschäften oder Dämpfern verwendet, bei denen die Kraft geradlinig ausgeübt wird.
● Gewichtsbelastung: Wird in rotierenden Plattformen oder Aufzügen gefunden, wo die Schwerkraft auf die Last einwirkt.
● Druckbelastung: Häufig bei pneumatischen Ventilen und Systemen, bei denen Luftdruck eine Kraft auf den Aktor ausübt.
Für jeden Lasttyp sind spezifische Berechnungen erforderlich, die auf seinen Eigenschaften und seinem Verhalten im Betrieb basieren.
Nehmen wir an, Sie müssen das Lastmoment für ein rotierendes Ventil mit einem Gewicht von 2000 N bei einem Radius von 0,1 m berechnen. Mit der Formel:
T_Last = 2000 N × 0,1 m = 200 N·m
Mit dieser Berechnung erhalten Sie das Lastdrehmoment, das zum Bewegen des Ventils erforderlich ist. Es ist wichtig, diese Berechnung genau anzuwenden, um sicherzustellen, dass Ihr Antrieb die Last bewältigen kann, ohne sich zu überanstrengen.
Reibung ist eine Widerstandskraft, die der Bewegung entgegenwirkt. Bei der Berechnung des Drehmoments für Drehantriebe ist es wichtig, sowohl die statische als auch die dynamische Reibung zu berücksichtigen:
● Statische Reibung: Der Widerstand, der überwunden werden muss, um eine Bewegung zu starten (auch Losbrechmoment genannt).
● Dynamische Reibung: Der Widerstand bei kontinuierlicher Bewegung (auch als Laufdrehmoment bekannt).
Beide Reibungsarten erfordern separate Berechnungen, um sicherzustellen, dass Ihr Aktuator effizient starten und weiterfahren kann.
Um das Drehmoment zu berechnen, das zur Überwindung der statischen und dynamischen Reibung erforderlich ist, verwenden Sie die folgenden Formeln:
● Statisches Reibungsmoment: T_breakaway = μ_s × N × r
● Dynamisches Reibungsmoment: T_running = μ_d × N × r
Wo:
● μ_s = Haftreibungskoeffizient
● μ_d = Dynamischer Reibungskoeffizient
● N = Normalkraft
● r = Radius
Angenommen, Sie haben ein Ventil mit einem Radius von 0,12 m, einer Normalkraft von 1000 N und Reibungskoeffizienten von μ_s = 0,3 und μ_d = 0,2. Sie können Folgendes berechnen:
● Statisches Drehmoment: 0,3 × 1000 N × 0,12 m = 36 N·m
● Dynamisches Drehmoment: 0,2 × 1000 N × 0,12 m = 24 N·m
Diese Werte stellen sicher, dass Ihr Aktuator den anfänglichen und kontinuierlichen Bewegungswiderstand bewältigen kann.
Es ist wichtig, Reibungsänderungen im Laufe der Zeit aufgrund von Schmierstoffverschlechterung und Verschleiß zu berücksichtigen. Während der Aktuator arbeitet, können die Reibungskoeffizienten ansteigen, was für eine langfristige Zuverlässigkeit Anpassungen der Drehmomentberechnungen erforderlich macht.
Wenn Drehantriebe eine Last beschleunigen oder abbremsen, müssen sie die Trägheit überwinden. Je größer die Belastung oder je schneller die Geschwindigkeitsänderung, desto größer ist das erforderliche Drehmoment. Daher ist das Verständnis des Trägheitsmoments der Last für eine genaue Drehmomentberechnung von entscheidender Bedeutung.
Die Formel zur Berechnung des Trägheitsdrehmoments lautet:
T_inertia = J × α
Wo:
● J = Trägheitsmoment der Last
● α = Winkelbeschleunigung
Diese Formel berücksichtigt die Energie, die zum Ändern der Bewegung der Last benötigt wird, was für Hochgeschwindigkeitsanwendungen oder solche, die häufige Richtungsänderungen erfordern, von entscheidender Bedeutung ist.
Bei Anwendungen mit dynamischen Belastungen (also solchen, bei denen sich die Kräfte im Laufe der Zeit ändern) kann das erforderliche Drehmoment je nach Drehzahl variieren. Um diese Lasten genau zu berechnen, müssen Faktoren wie Beschleunigungs- und Verzögerungsraten sowie Geschwindigkeitsänderungen während des Betriebs berücksichtigt werden.
Sicherheitsfaktoren spielen eine entscheidende Rolle bei der Gewährleistung des zuverlässigen Betriebs Ihres Drehantriebs, insbesondere unter unvorhersehbaren oder herausfordernden Bedingungen. Bei statischen Lasten liegen die typischen Sicherheitsfaktoren zwischen dem 1,5-fachen und dem 2,0-fachen und berücksichtigen mögliche Lastschwankungen oder unvorhergesehene Überspannungen. Dynamische Belastungen, bei denen es sich um Bewegungen und Beschleunigungen handelt, erfordern je nach Anwendung oft Sicherheitsfaktoren zwischen 1,2x und 1,5x. Umweltfaktoren wie extreme Temperaturen, Verschmutzung oder Feuchtigkeit können zusätzliche Anpassungen dieser Faktoren erforderlich machen, um die Langlebigkeit und Leistung des Aktuators aufrechtzuerhalten.
Um das endgültig erforderliche Drehmoment genau zu bestimmen, wenden Sie die relevanten Sicherheitsfaktoren auf die aus Last-, Reibungs- und Trägheitsberechnungen ermittelten Drehmomentwerte an. Durch das Hinzufügen dieser Sicherheitsmargen stellen Sie sicher, dass der Aktuator unerwarteten Belastungen wie plötzlichen Lastwechseln oder äußeren Störungen standhalten kann, ohne dass das Risiko einer Beschädigung oder eines Ausfalls besteht. Dieser Schritt ist für die Aufrechterhaltung einer konsistenten Leistung in realen Anwendungen unerlässlich.
Umgebungsfaktoren wie Temperatur, Luftfeuchtigkeit und Atmosphärendruck können die Leistung eines Drehantriebs erheblich beeinflussen. Diese Bedingungen können die Reibungskräfte, Materialeigenschaften und die Effizienz von Schmiersystemen beeinflussen. Beispielsweise können hohe Temperaturen die Reibung erhöhen, während Verunreinigungen die inneren Komponenten beeinträchtigen und zu mehr Verschleiß führen können. Um eine optimale Leistung zu gewährleisten, ist es wichtig, diese Umgebungseinflüsse bei der Berechnung des Drehmoments zu berücksichtigen, damit der Aktuator unter den tatsächlichen Bedingungen, denen er ausgesetzt ist, effizient arbeitet.

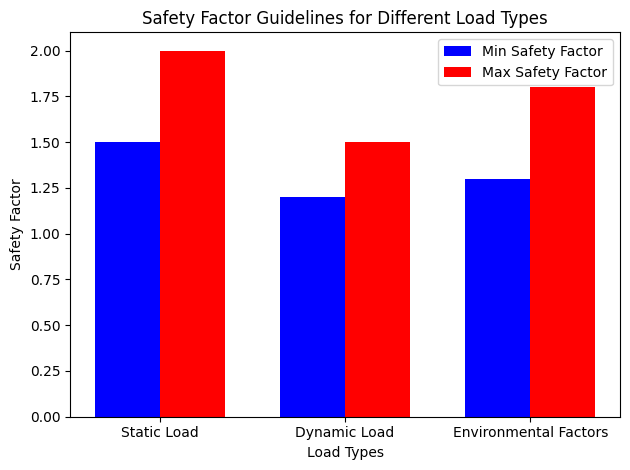

Lasttyp | Empfohlener Sicherheitsfaktorbereich |
Statische Belastung | 1,5x bis 2,0x |
Dynamische Belastung | 1,2x bis 1,5x |
Umweltfaktoren | 1,3x bis 1,8x |
Einer der häufigsten Fehler bei der Berechnung des Drehmoments für Drehantriebe ist die Vernachlässigung der Berücksichtigung von Haftreibung und Trägheitslasten. Statische Reibung, die der anfänglichen Bewegung des Aktuators Widerstand leistet, kann zu ihrer Überwindung ein deutlich höheres Drehmoment erfordern als dynamische Reibung, die bei kontinuierlicher Bewegung auftritt. Darüber hinaus können Trägheitslasten, die aus der Notwendigkeit resultieren, die Last zu beschleunigen oder abzubremsen, einen erheblichen Drehmomentbedarf verursachen. Wenn diese Faktoren außer Acht gelassen werden, ist der Aktuator möglicherweise zu klein dimensioniert, was zu Ausfällen oder verminderter Leistung führt, insbesondere beim Anfahren oder Hochgeschwindigkeitsbetrieb.
Ein weiterer schwerwiegender Fehler bei Drehmomentberechnungen ist die Nichtberücksichtigung angemessener Sicherheitsfaktoren. Sicherheitsmargen sind wichtig, um unerwartete Bedingungen wie Lastspitzen, plötzliche Geschwindigkeitsänderungen oder extreme Umweltfaktoren wie Temperaturschwankungen oder Druckänderungen zu bewältigen. Ohne einen angemessenen Sicherheitsfaktor kann der Aktuator unter solchen unerwarteten Bedingungen ausfallen, was zu Systemausfällen oder kostspieligen Reparaturen führen kann. Stellen Sie immer sicher, dass Ihre Drehmomentberechnungen ausreichende Sicherheitsmargen einschließen, um eine zuverlässige und dauerhafte Leistung des Antriebs zu gewährleisten.
Umweltfaktoren wie Temperaturschwankungen, Feuchtigkeit, Verschmutzung und Druckschwankungen können die Leistung von Drehantrieben erheblich beeinträchtigen. Diese Faktoren können Reibungskoeffizienten, Materialeigenschaften und Aktuatoreffizienz verändern. Beispielsweise können höhere Temperaturen die Reibung erhöhen, während Verunreinigungen die Schmierwirkung verringern können. Das Ignorieren dieser Einflüsse bei der Berechnung des Drehmoments kann zu falschen Vorhersagen und einer schlechteren Leistung des Aktuators unter realen Bedingungen führen. Es ist wichtig, diese Umweltauswirkungen zu berücksichtigen, um sicherzustellen, dass der Aktuator in seiner spezifischen Betriebsumgebung zuverlässig und effizient arbeitet.
Fehler | Ursache | Auswirkungen |
Statische Reibung ignorieren | Der Widerstand beim Start wird nicht berücksichtigt | Unterdimensionierter Aktuator, was zu Startfehlern führt |
Trägheitslasten nicht berücksichtigen | Beschleunigungs-/Verzögerungskräfte der Last werden ignoriert | Unzureichendes Drehmoment, was zu Leistungsproblemen des Stellantriebs führt |
Unzureichende Sicherheitsmargen | Es wird kein Puffer für unerwartete Lastbedingungen hinzugefügt | Überlastung, vorzeitiger Aktuatorausfall |
Die Berechnung der Drehmomentanforderungen für Drehantriebe ist entscheidend für die Auswahl des richtigen Antriebs, um eine optimale Leistung sicherzustellen. Durch das Verständnis von Lastdrehmoment, Reibung, Trägheit und Sicherheitsfaktoren können Sie häufige Fehler vermeiden. Die Berücksichtigung von Umwelteinflüssen und dynamischen Belastungen gewährleistet einen effizienten und zuverlässigen Betrieb. Changsha Chiyu Hydraulic Equipment Co., Ltd. bietet hochwertige Hydrauliklösungen und Produkte, die zur Optimierung der Antriebsleistung beitragen und so Zeit und Kosten für Ihre Anwendungen sparen.
A: Ein Rotationsaktuator ist ein Gerät, das Energie in Rotationsbewegung umwandelt. Die richtige Berechnung des Drehmoments ist von entscheidender Bedeutung, um sicherzustellen, dass der Aktuator über genügend Leistung verfügt, um die gewünschte Aufgabe ohne Überlastung oder Leistungsschwäche auszuführen.
A: Das Lastdrehmoment wird mit der Formel T_Last = F × r berechnet, wobei F die ausgeübte Kraft und r der Abstand vom Drehpunkt ist. Dies hilft dabei, das erforderliche Drehmoment für eine optimale Leistung zu bestimmen.
A: Reibung erzeugt Widerstand in Drehantrieben. Sowohl die statische als auch die dynamische Reibung müssen berücksichtigt werden, um eine Unterschätzung des erforderlichen Drehmoments zu vermeiden und einen reibungslosen, kontinuierlichen Betrieb sicherzustellen.
A: Sicherheitsfaktoren bieten einen Puffer, um unerwarteten Belastungen und Umgebungsveränderungen Rechnung zu tragen. Durch das Hinzufügen dieser Faktoren wird sichergestellt, dass der Drehantrieb zuverlässig funktioniert und Systemausfälle oder Schäden vermieden werden.
A: Häufige Fehler sind die Vernachlässigung der Haftreibung, das Ignorieren von Trägheitslasten und das Versäumnis, angemessene Sicherheitsmargen einzubeziehen. Diese Fehler können zu unterdimensionierten Aktuatoren führen, die die Leistungsanforderungen nicht erfüllen.
